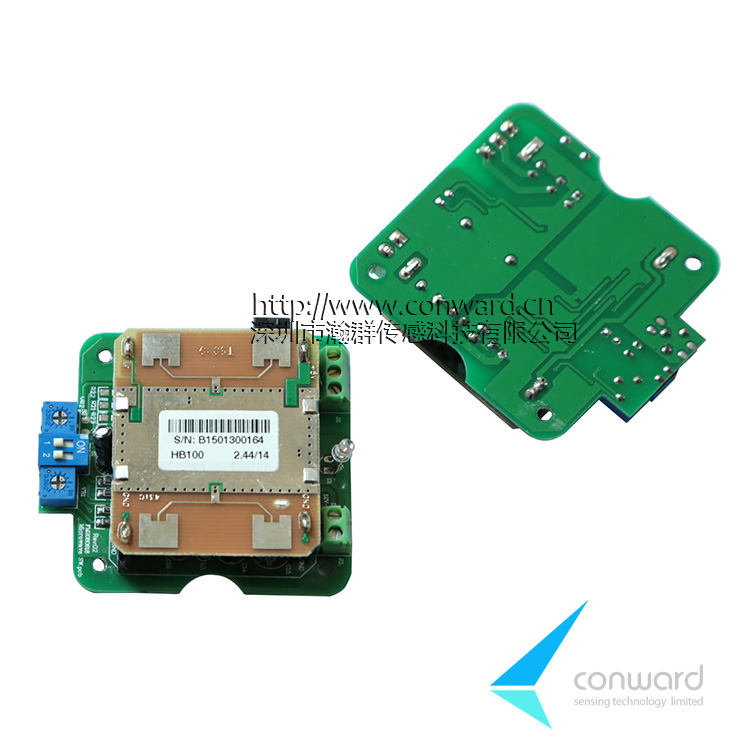

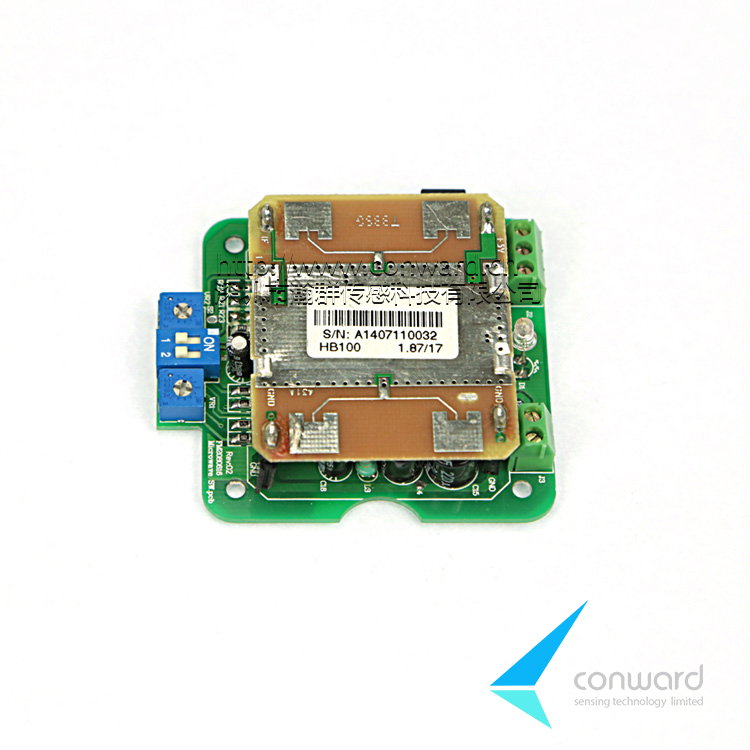

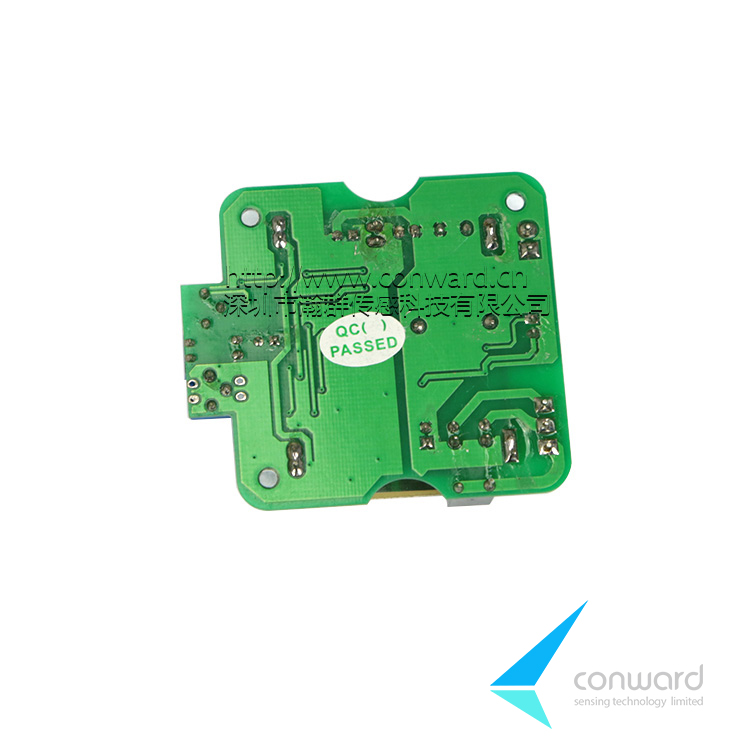

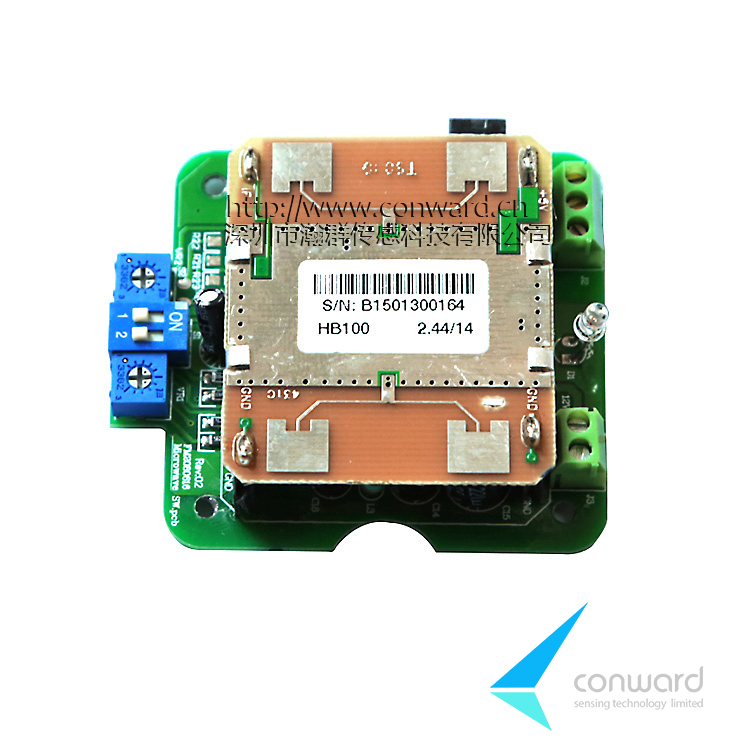

功能测试说明
1. 电源:直流9V~24V,正常40mA左右,继电器工作约70mA。
2. 距离2~15m可调,调整VR2。
3. 输出延时:0.5S-10S可调,调整VR1。
4. 输出模式:两种,
1). 开关模式(ON位置):当第一次感应并动作时继电器闭合(LED亮),待延时时间到后再次开始感应;再次感应到并动作时,继电器断开(LED灭),直到延时时间到后再次重复感应。
2). 感应模式(1位置):当感应头感应并动作继电器闭合(LED亮),待延时时间到后继电器断开(LED灭),再重新进入下一次感应。
注:LED发光二极管与继电器同步,测试第二步需要模块加入,其他几步没有模块情况下也可以测试,需从贴片电感L1触摸给人体信号。开关模式距离15米,感应模式距离12米。
继电器COM公共端,NC未通电或无感应时是接通,NO有感应才接通。
