描述:
K波段靜態多普勒收發器模塊
內置有低噪聲放大器（LNA）和預放大器，用於高
敏感性，因此非常適合遠距離運動檢測。它有智商
輸出的運動識別方向。
這些模塊適於通信應用，例如車輛
櫃檯和速度感應。
特性
·低電流消耗
·高靈敏度
·平面輪廓
應用
·流量計數器
·速度測量
·車輛驅動的
標誌/消息
大綱圖（單位：mm所有尺寸）
;------------------------------------------------------------------

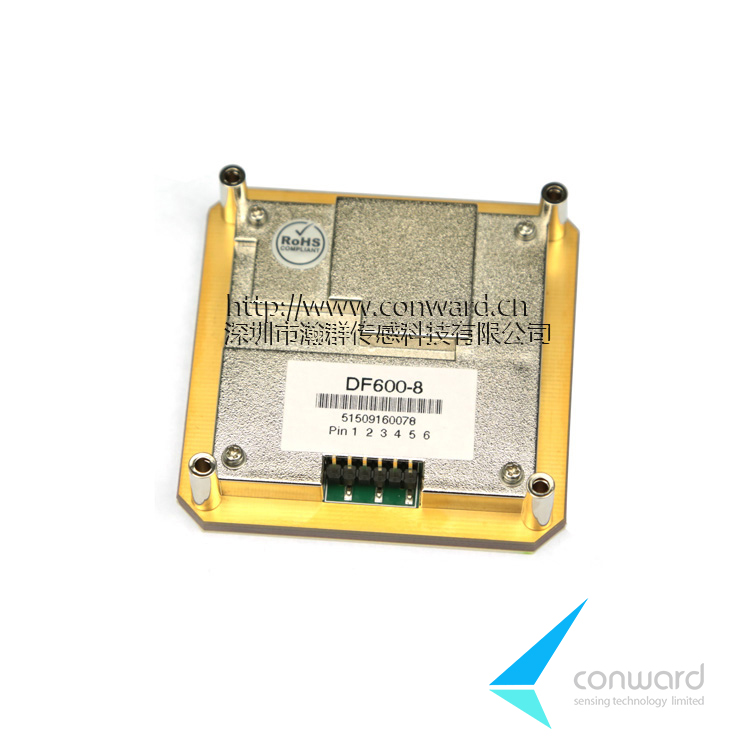

用戶接口針腳定義： 1 ： EN ， 2 ：輸入電壓，
3 ： GND ， 4 ： I， 5 ： Q， 6 ：保留，
安裝螺絲通孔（B ）兩種尺寸M2.5自絲錐螺釘或M2螺絲螺帽
參數說明最小值典型值最大值單位
DF600-8 1 24.120頻率設定24.125
24.130 GHz的
DF600-8 1 24.195 24.200
24.205 GHz的
輻射功率（ EIRP ） 1 20 dBm的
雜散發射1 -30 dBm的
天線波束寬度（3 dB）的 - 方位角24度
天線波束寬度（3 dB）的 - 海拔12°
天線旁瓣-19分貝
電源電壓，輸入電壓2 2.6 2.7 5.5
VDC
電流消耗（ EN開/關） 45/1 50/2毫安
I＆ Q幅度平衡0.5 3分貝
I＆ Q相差70 90 110 °
IF放大器增益37分貝
IF放大器帶寬310 - 18K赫茲
工作溫度-40 80℃
重量
;-----------------------------------------------------
注1：所述輻射發射旨在滿足EN 300 440的要求
注2 ：內置電壓調節，確保了傳感器的性能是獨立的電壓供應
注3：設計，製造工藝和本設備的規格如有變更，恕不
另行通知。
